    开关电源基本组成

    Click: 132  Date: 1/6/2021 3:44:25 PM


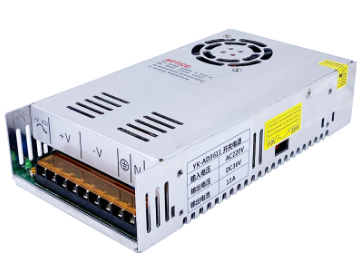

    开关电源基本组成

    开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成。

    1、主电路

    冲击电流限幅:限制接通电源瞬间输入侧的冲击电流。

    输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。

    整流与滤波:将电网交流电源直接整流为较平滑的直流电。

    逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分。

    输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。

    2、控制电路

    一方面从输出端取样,与设定值进行比较,然后去控制逆变器,改变其脉宽或脉频,使输出稳定,另一方面,根据测试电路提供的数据,经保护电路鉴别,提供控制电路对电源进行各种保护措施。

    3、检测电路

    提供保护电路中正在运行中各种参数和各种仪表数据。

    4、辅助电源

    实现电源的软件(远程)启动,为保护电路和控制电路(PWM等芯片)工作供电。
