  • YK-AD2402
  • 产品系列 :
  • 广泛适应于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备及仪表、安防监控等领域。具有使用效率高、性能稳定、经久耐用、镂空散热。带过热过压短路保护。

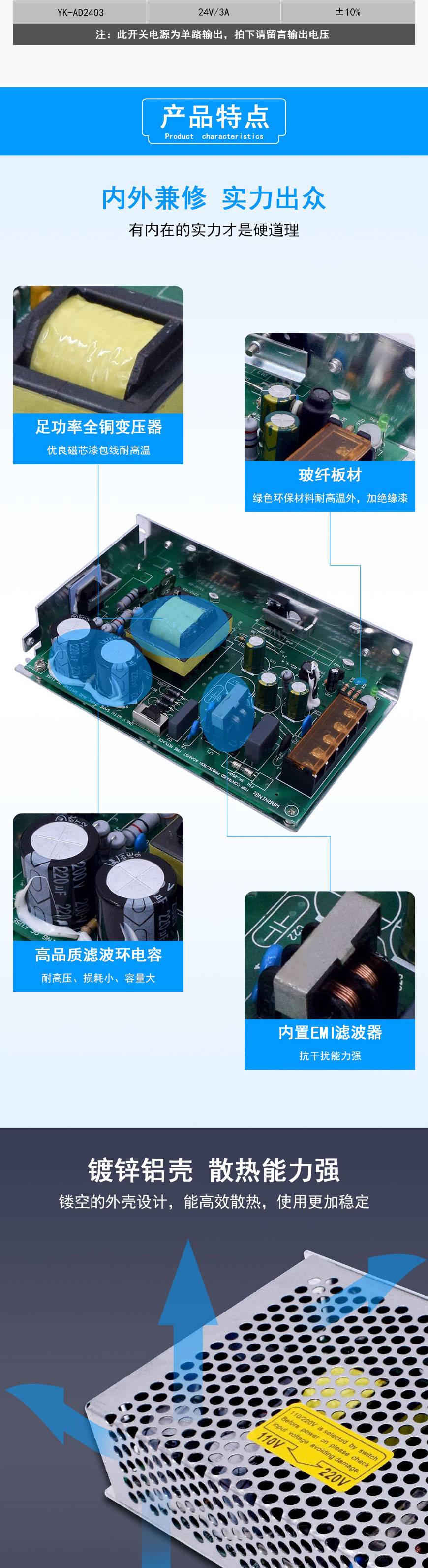

  • 产品特点

      交流输入电压范围由开关选择

  体积小,重量轻,效率高

  保护特性:短路/过载

  空气冷却

      具有开机显示 (发光二极管)

      100%满负荷烧机测试

  • 产品说明

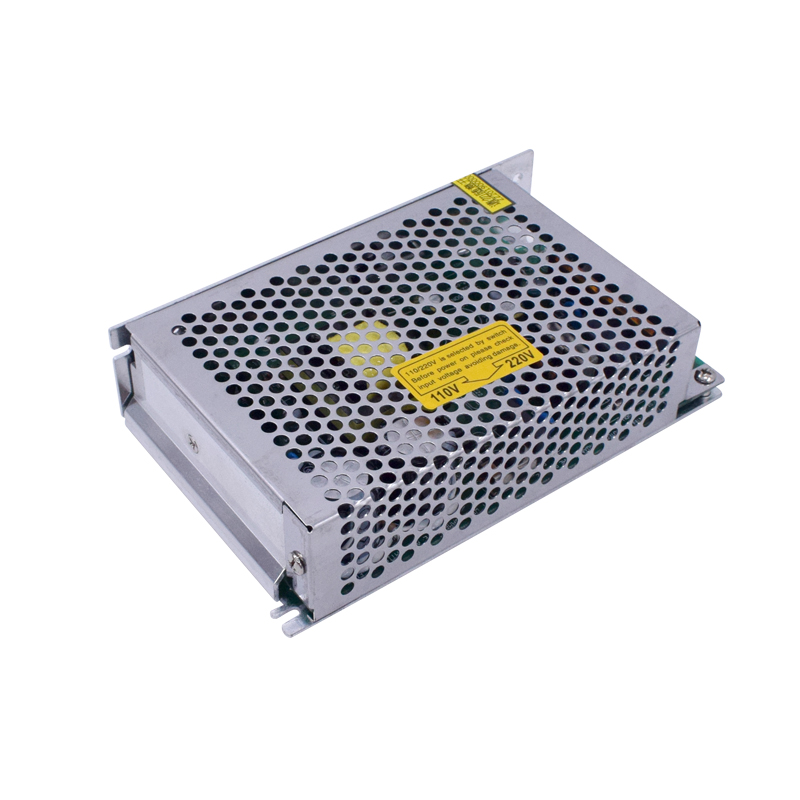

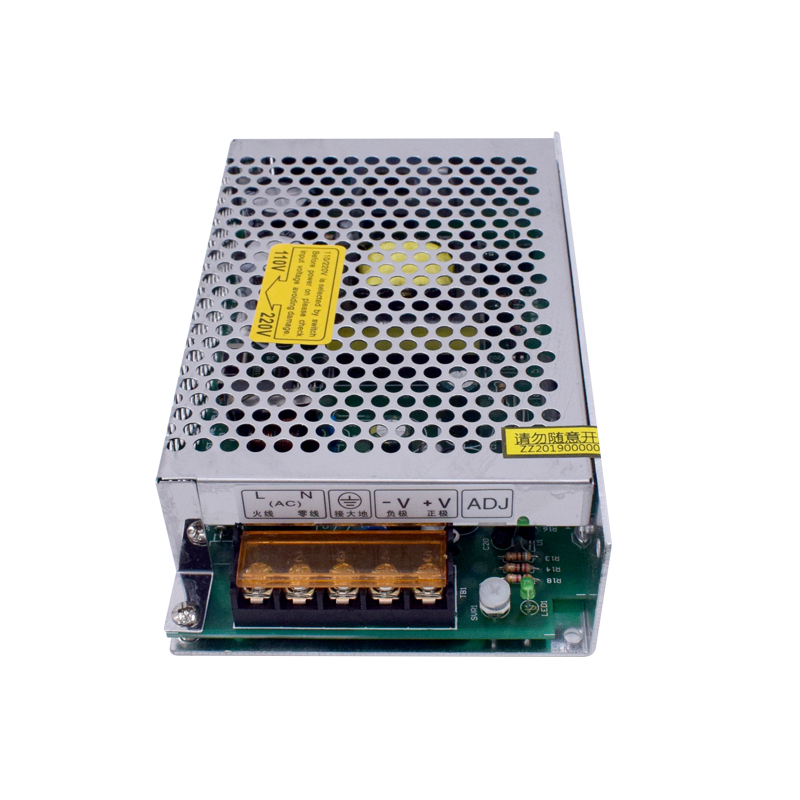

                                          YK-AD开关电源

项目

    本系列各规格技术指标

直流输出电压

5V

12V

24V

额定输出电流

10A

4.2A

2.1A

额定输出功率

50W

50W

50W

纹波及噪声

75mV

100mV

100mV

电压精度

±2%

±1.0%

±1.0%

输出电压调节范围

±10%

负载调整率

<±1.5%

<±0.5%

<±0.5%

进线调整率

<±0.5%

效率(典型)

69%

77%

80%

过载保护

输出功率>105%-135%时,电压开始下降 +VO降至欠压点 切断输出

位:从新上电

输出过压保护

输出功率>105%-135%时,电压开始下降 +VO降至欠压点 切断输出

位:从新上电

短路保护

电源输出端发生短路时,电源关闭输出

输出欠压保护

40%-45%VOUT

输入电压范围

100-264VAC, 47Hz63Hz (154VDC370VDC)

最大输入工作电流

0.8A 110VAC 0.45A 220VAC

输入冲击电流

110VAC/18A 220VAC/36A

启动、上升、保持时间

200ms50ms20ms 230VAC

耐电压

输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟

漏电流

输入-输出 1.5KVAC 5mA

漏电流

输入-输出 220VAC 1mA

隔离电阻

输入-输出, 输入-外壳, 输出-外壳 500VDC/100MΩ

工作温度、湿度

-10℃~+50℃;20%90RH

存储温度、湿度

-20℃~+85℃;10%95RH

尺寸

159*98*38mm

净重量/毛重量

440.8/472.5g

装箱/毛重量



               : ②输入 220VAC ①输入110VAC时最大只允许带75%负载
