    DC-DC转换器的可用功率是多少?

    Click: 120  Date: 29/11/2022 11:23:18 AM


       “高可用功率”一词被 DC-DC转换器制造商广泛用于描述其产品性能。尽管许多工程师倾向于关注数据表中的额定电流,并假设通过选择更昂贵、更高功率的转换器,他们将获得更大的降额和更高的可靠性。

      要确定哪种转换器最适合您的应用,除了确定输入和输出电压之外,还必须采取许多步骤。

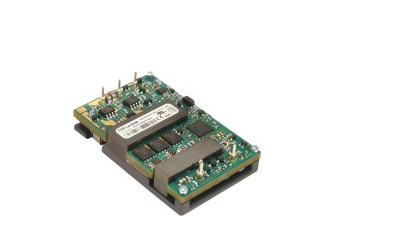

      查看行业标准四分之一砖,从结构上可以明显看出,即使有一个完整的底板和一些热传导到它安装在其上的卡,转换器也需要一些气流、散热器或两者兼而有之。在大多数应用中通常不提供冷板。

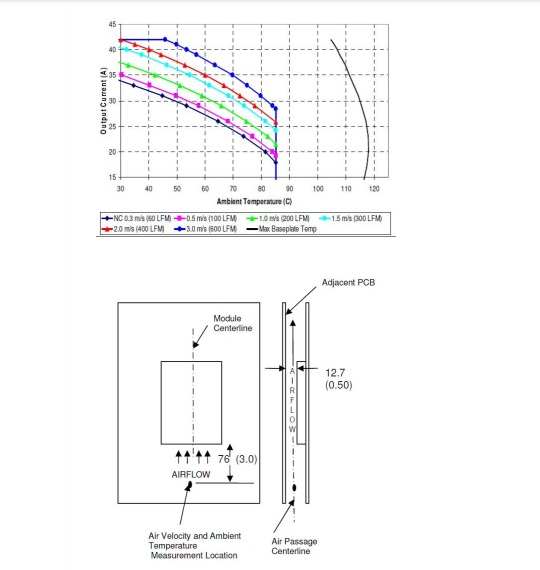

      幸运的是,大多数制造商在提供大量曲线及其指定测试方法方面做得很好。以下是 某品牌的500W DC-DC 转换器在各种气流速率下的曲线和测试方法。



      该测试方法模拟垂直安装在电信和数据通信机柜中的卡。

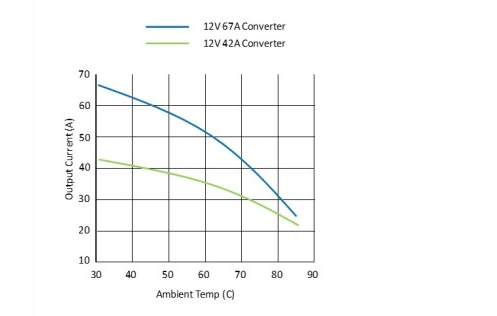

      这与我们关于可用功率的原始主题有何关系?下面是 2m/s 气流的一对简化曲线。蓝线用于 800W 12V 67A DC-DC 转换器,绿线用于我们的 500W 12V 42A 转换器。尽管 800W 型号在低环境温度下的功率提高了 1.6 倍,但在较高环境温度下的黄色区域中,该比率在 70oC 时下降到 1.35 倍,在 85oC 时下降到 1.24 倍。通常,客户在 65 至 80oC 的温度范围内操作DC-DC转换器

      尽管 800W 转换器具有更多可用功率,但 500W 单元具有更多可用功率(作为其额定功率的 %),由不那么陡峭的降额曲线证明。可以看出,在较高的环境温度下,使用 500W 转换器会更具成本效益。
